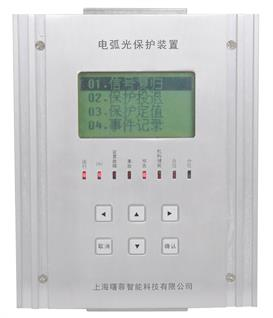

MC390系列 电弧光保护装置
2023-05-05
电弧光对人员的伤害：
电弧光发生时产生的高温灼烧人员皮肤；强光刺伤眼睛；感电侵害肌肉、神经；爆破压力（爆破点压力为120kPa，而人体能承受的最大压力为7.5 kPa）造成人员的坠落及碎片飞射；爆破音造成人员的耳膜、内脏震动损伤；毒气伤害人员呼吸系统。
电弧光对设备的伤害：
电弧光发生时产生的大量气体，其压力波可造成盘体变形、破碎；电弧可使铜排气化的体积膨胀，空气因高温而膨胀（压力为120kPa）；爆破音造成盘内强烈震动，使固定元件松脱。高温可造成电缆在100ms内燃烧、及所有绝缘材料的燃烧，造成铜排、铝在150ms内燃烧熔毁气化，并产生大量的浓黑有毒的烟气，这些含有大量碳黑烟气将以300M/s迅速扩散至整段母线和开关柜，造成所有一次和二次设备表面的严重污染，使得绝缘电阻为零。
MC390系列电弧光保护装置是我公司开发的新一代产品，装置动作准确，反应灵敏，可靠性高。
装置采用检测弧光和电流，可单独做为过流保护，单独弧光保护，弧光与过流双判据保护。具有原理简单、动作可靠迅速、可适应各种中、低压母线接线方式提供有选择性的保护应用。
（1）内置电流单元，采用专门快速弧光电流探测技术，电流定值可调；
（2）过流和弧光双重判据可编程跳闸逻辑；
（3）可设定每一探头地址，就地指示故障定位功能；
（4）支持卫星时钟对时，具备RS-232/485、以太网通讯接口；
（5）电弧光保护的动作时间不大于10ms，动作延时可整定。
