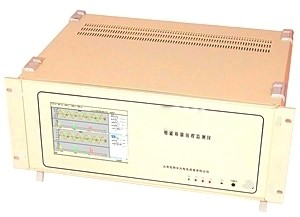

MC380系列 电能质量在线分析仪
2023-05-05
■ 主要功能:
● 稳态无缝电能质量监测分析:谐波和间谐波、频率、三相不平衡度(负序、正序、零序)、电压偏差、电压闪变和变动。
● 暂态电能质量监测分析:电压骤升、电压骤降、电压短时中断、电流突变等。
● 功率和阻抗分析:有功功率、无功功率、视在功率、功率因数、阻抗。
● 事件录波和回放:电能质量超标录波、手动录波、开关量跳变录波。可以设置事件前后录波数。
● 实时显示功能:电能质量报表、间谐波测试报表、波形图、频谱图、矢量图。
● 统计功能:可以实现任意时间段的统计报表和常规统计报表(日报、周报、月报、季报、年报)。
● 趋势图:可以显示各电能质量参数任意时间段的趋势图。
● 对时功能:网络对时、GPS对时(可以选配GPS精确对时模块或者B码对时)。
● 可选配开关量光电隔离输入和继电器输出。
■ 主要特点:
● 采用高速DSP加嵌入式工业控制板作为电能质量分析的核心,对所有电能质量参数无缝监测分析的同时,实现电能质量超标录波、手动录波、开关量跳变录波。在电能质量监测的同时,可以对任意时段的测量数据进行分析处理。
● 谐波和间谐波测量精度均符合国标A级仪器要求。对谐波、间谐波、三相不平衡度、闪变和变动均采用基准算法,无近似计算。
● A/D采样精度为16位,所有网点同时采样,采集速率12.8 kHz。
● 采用8.4寸彩色液晶显示,具有自动关屏功能。
● 通讯接口:网口、USB。
